A sorozatgyűjtő
Az ER sorozatú collet egy hengeres gyűjtemény, amelyet szerszámgépeknél használnak, elsősorban a fúrási és megcsapolási szerszámok vagy marószerszámok rögzítéséhez és rögzítéséhez.
A Collet testreszabható az ügyfél követelményeként.
Kérdés küldése
termékleírás
Az ER sorozatú gyűjtemény, más néven az ER Sleeve Collet, egy rögzített reteszelő eszköz, amelyet a megmunkálandó alkatrészek rögzítésére és megerősítésére használnak. Felszerelhetők a fúrás, csapás, marógépek vagy megmunkáló központok orsójára, hogy a szerszámok vagy a maróvágók fúrási és megcsapolása érdekében rögzítsék. Ez általában a CNC szerszámtartójának megfelelő felhasználására szolgál.
Termékparaméterek:
|
Modellszám |
D H7 |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
Összecsukható kapacitás |
|
ER8 |
≥1,0 ~ 5,0 |
8 |
8.45 |
6.5 |
13.5 |
2.98 |
1.5 |
1.2 |
0.5 |
|
IS11 |
≥1.0 ~ 7,0 |
11 |
11.5 |
9.5 |
18.0 |
3.80 |
2.5 |
2.0 |
0.5 |
|
ER16 |
≥1,0 ~ 2,5 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4.0 |
2.7 |
0.5 |
|
> 2,5 ~ 10.0 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4.0 |
2.7 |
1.0 |
|
|
ER20 |
≥1,0 ~ 2,5 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
0.5 |
|
> 2,5 ~ 13,0 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
1.0 |
|
|
ER25 |
21,0 ~ 2,5 |
25 |
26 |
22.0 |
34.0 |
6.66 |
5.0 |
3.1 |
0.5 |
|
> 2,5 ~ 16,0 |
25 |
20 |
22.0 |
34.0 |
6.66 |
5.0 |
3.1 |
1.0 |
|
|
ER32 |
≥2,0 ~ 2,5 |
32 |
33 |
29.2 |
40.0 |
7.16 |
5.5 |
3.5 |
0.5 |
|
> 2,5 ~ 20,0 |
32 |
33 |
29.2 |
40.0 |
7.16 |
5.5 |
3.6 |
1.0 |
|
|
ER40 |
≥3.0 ~ 26,0 |
40 |
41 |
36.2 |
46.0 |
7.66 |
1.0 |
4.1 |
1.0 |
|
ER50 |
≥6,0 ~ 10,0 |
50 |
52 |
46.0 |
60.0 |
12.6 |
8.5 |
5.5 |
1.0 |
|
> 10,0 ~ 34.0 |
50 |
52 |
46.0 |
60.0 |
12.6 |
8.5 |
5.5 |
2.0 |

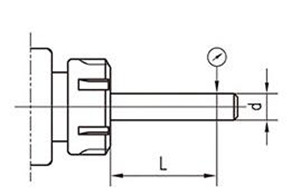

Paraméter a pontosság ellenőrzésére:
|
D |
L |
Kifutási tolerancia |
||||
|
A |
B |
C |
I |
II. |
||
|
1,0 ~ 1,6 |
6 |
0.005 |
0.008 |
0.010 |
0.010 |
0.015 |
|
> 1,6 ~ 3,0 |
10 |
|||||
|
> 3,0 ~ 6.0 |
16 |
|||||
|
> 6,0 ~ 10.0 |
25 |
|||||
|
> 10,0 ~ 18,0 |
40 |
0.015 |
0.020 |
|||
|
> 18,0 ~ 26,0 |
50 |
|||||
|
> 26,0 ~ 30,0 |
60 |
|||||
|
> 30,0 ~ 34.0 |
80 |
0.020 |
0.030 |
|||
Szerezz most egy árajánlatot
Csomagolás:
GYIK
1. Ön gyártó vagy kereskedelmi társaság?
Mi vagyunk az ipar és a kereskedelem integrációja, gyárunk 18 éves gyártási tapasztalattal rendelkezik, professzionális tervező és produkciós csapatunk van.
2. Miért válasszon minket?
(1) A gépesített termelés és feldolgozás biztosíthatja a termék dimenzióinak pontosságát.
(2) A galvanizálás biztosítja a hosszú élettartamot.
(3) A professzionális tervező és termelési csapat garantálja a termékminőséget.
(4) Minden terméket a szállítás előtt ellenőrizni kell.
3. Mennyi a szállítási idő?
15 napon belül a mintákra.
25-30 nap az ömlesztett termeléshez, amely a minőségtől, a termelési folyamattól és így tovább függ.
4. A termékei garanciával járnak?
Igen, 1 éves garancia van. Ebben az évben, ha a minőségi probléma, akkor javítunk az Ön számára.
5. Mi a fő fizetési ciklusod?
T/T, L/C, akár rendelkezésre áll.
