Az MPMDS sorozat vezető gyűrűje
Az MPMDS sorozat vezetőgyűrűje elsősorban útmutatóként szolgál, és elsősorban a dugattyúk és a dugattyúgyűrűk vezetésére használják hidraulikus hengerekben és pneumatikus hengerekben, támogató és irányító szerepet játszik.
Kérdés küldése
termékleírás
A vezetőgyűrű, más néven tartógyűrű, egy olyan alkatrész, amelyet egy hidraulikus henger dugattyúján vagy dugattyúrúdján vagy egy gázhengeren használnak, hogy támogassák a dugattyú vagy a dugattyú rúd mozgását. Mozgás közben megakadályozhatja a dugattyút vagy a dugattyú rúdját a közvetlen érintkezésből és a súrlódástól a henger testével, és megvédi a henger testét, valamint a dugattyút vagy a dugattyú rúdját a sérülésektől. A vezető gyűrűk általánosan használt anyag a polioxi -metilén (POM).
Horony felületi jellemzői
|
Befejez |
Rtmax (egy) |
Egyesült Királyság (um) |
|
Csúszásfelület |
≤2,5 |
0,05 - 0,3 |
|
Groovebottom |
≤10 |
≤1,6 |
|
Grooveside |
≤15 |
≤3 |
Meghatározás
|
Rúd átmérője |
Alsó átmérő |
Horony szélessége |
Vezetett byness |
Vezetőgyűrű |
|
d f8/h9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-9999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Korlátozások korlátozása
|
Henger átmérője |
Smin. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Szerezz most egy árajánlatot
Tele PTFE -vel
Jellemzők
Nem fémes vezetőszíj dugattyúrúdhoz, felhasználásra kész és helyszíni vágófajtákban kapható
▶Anyag
-Hugar-rezisztens gyűrű PTFE bronz kompozit
▶Teljesítmény
A dugattyúrúd nemfémes vezetési eleme, amely szintén alkalmas az ISO10766 szabványos üregre.
-Fém/műanyag anyag párosítása megakadályozza a "blokkolást" és a "roham" korlátozott terhelési kapacitását (anyag);
-Low súrlódás, nincs pálca csúszás jelenség; Száraz futó munkakörülményekhez megfelelő, rossz kenéssel;
-Jó rezgéscsillapítás (radiális rezgés);
-A lehetséges idegen szennyeződések behatolása;
-A vezető gyűrűs sarokkerekítés megakadályozza a szélrés extrudálását "extrudálás" az üreg horony félkör alakú sarkában.
> Munkakörülmények
Lineáris sebesség: ≤15 m/s;
Betöltési kapacitás: ≤15 N/mm2, 20 ℃ -nél; <7,5n/, 80 ℃ -nél; <5n/mm2, 120 ° C -on. Maximális üzemi hőmérséklet: -60 ° C ~+150 ° C (200 ° C).

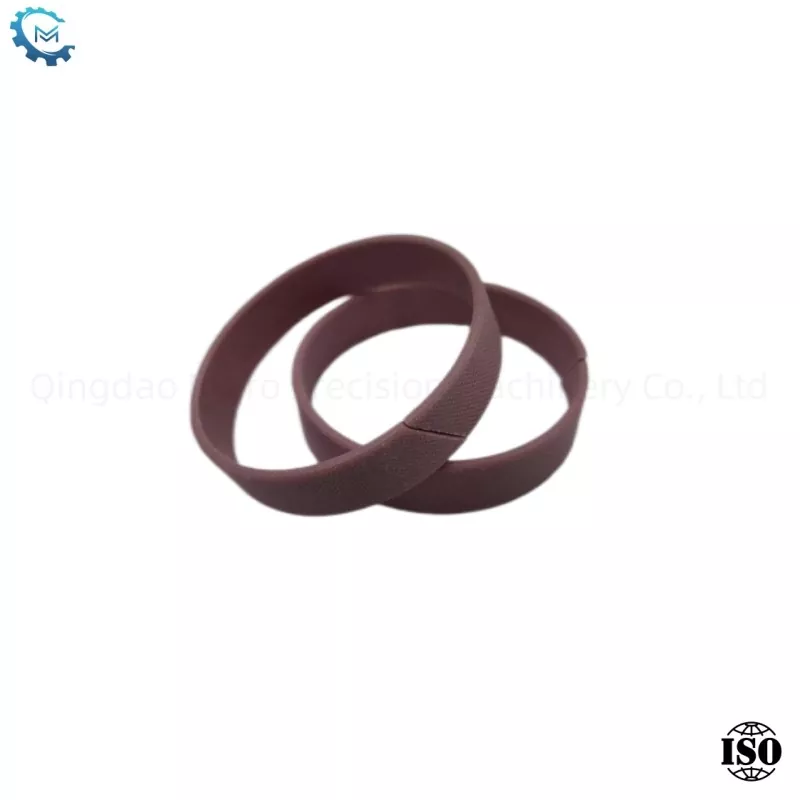

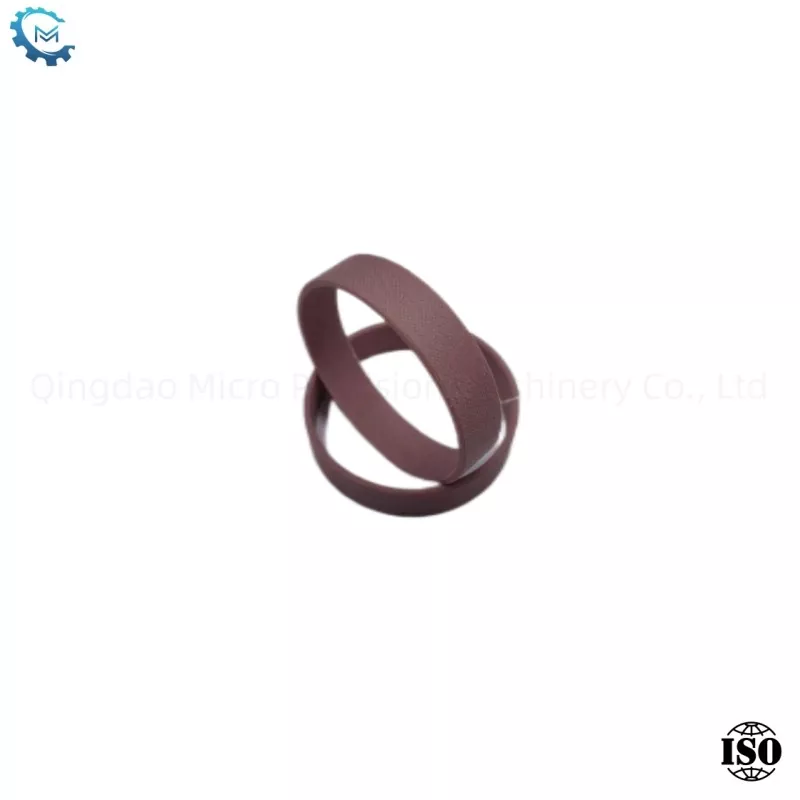

Fenolos kendő
▶Jellemzők
A dugattyú nemfémes útmutató eleme.
▶Anyag
-Hugar-rezisztens gyűrű fenolos ruha
▶Teljesítmény
A dugattyúrúd nemfémes vezetési elemként használják, amely szintén alkalmas az IS010766 szabványos üregre.
-Fém/műanyag anyag párosítása megakadályozza a "blokkolást" és a "roham" jelenségeket;
-A nagy terhelési csapágykapacitás, rugalmas, mielőtt eléri a törékeny munkavégzési hőmérsékletet;
-A vezető gyűrűs sarokkerekítés megakadályozza a széle extrudálását "extrudálás" az üreghorony félkör alakú sarkában.
▶Munkakörülmények
Vonalsebesség: <1m/s
Betöltési kapacitás: <50n/mm2, 120 ° C alatti maximális üzemi hőmérséklet: -60 ℃ ~+120 ° C
Hot Tags: Az MPMDS sorozat, Kína, Gyártó, Szállító, Gyári, Tartós, olcsó vezetőgyűrűje
