Mi az a szelepblokk?

Bevezetés

A modern ipari területen a hidraulikus rendszereket széles körben használják a gépgyártásban, az autókban, a mérnöki gépekben és más iparágakban, nagy hatékonyságuk, stabilitásuk és pontosságuk miatt. A hidraulikus rendszer egyik alapvető alkotóelemeként a szelepblokk nemcsak a hidraulikus rendszer működési hatékonyságát határozza meg, hanem közvetlenül befolyásolja a teljes berendezés teljesítményét és megbízhatóságát is.

1. meghatározásaszelepblokk

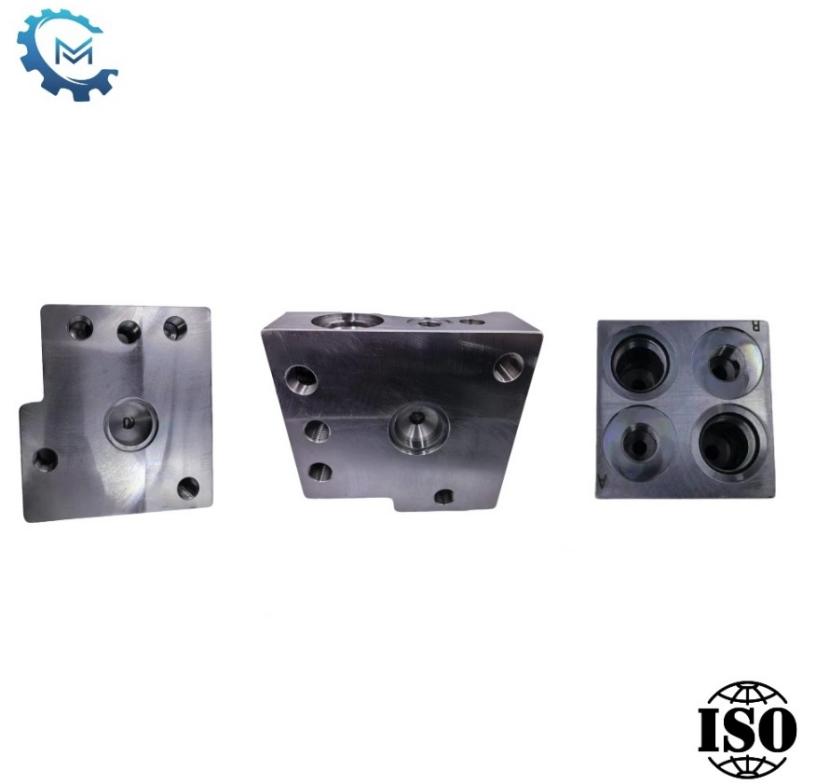

A szelepblokk egy olyan eszköz, amely több szelepet és más áramlási szabályozó alkatrészeket integrál, általában fém- vagy ötvözött anyagból készül. A szelepblokkon több lyuk és csatorna található, amelyeken keresztül a folyadék vagy a gáz áramlása szabályozható, és eltérő működőfunkciók érhetők el.

2. A szelepblokk összetétele

Fő test: a főtest aszelepblokkaz egész eszköz, általában egy fémblokk kerete, amelynek komplex áramlási csatornái vannak úgy, hogy a hidraulikus olaj áramlását irányítsák.

Hidraulikus szelep: A szelepblokkra különféle hidraulikus szelepek vannak felszerelve, beleértve az irányított vezérlőszelepeket, a nyomásszabályozó szelepeket és az áramlási szabályozó szelepeket. Ezek a szelepek különböző kombinációk és konfigurációk révén érik el a hidraulikus olaj pontos szabályozását.

Csatlakozási csatorna: Az áramlási csatorna kialakítása a szelepblokk belsejében az egyik alaptechnológiája. Ezek a csatornák összekapcsolják a különféle hidraulikus szelepeket, hogy a hidraulikus olaj hatékonyan és simán folyhasson a rendszerben.

Interfész: A szelepblokk felületén általában több interfész van a hidraulikus rendszer más alkotóelemeinek, például hidraulikus szivattyúk, hidraulikus hengerek stb.

3. A szelepblokk jellemzői és előnyei

Integráció: A szelepblokk több szelepet, csöveket és más áramlási vezérlőelemeket integrál a blokkszerkezetben. Ez az integrált kialakítás csökkenti a rendszerben a csatlakozási pontok és a csőhosszok számát, csökkentve a szivárgás és a rendszer bonyolultságának kockázatát.

Kompaktusság: A szelepblokk az alkatrészek kompakt elrendezését eléri egy erősen integrált kialakításon keresztül. A hagyományos egyes szelepszerelvényekkel összehasonlítva a szelepblokk jelentősen csökkentheti a készülék méretét és súlyát.

Megbízhatóság: A szelepblokk integrált kialakítása csökkenti a csatlakozási pontok számát, és csökkenti a szivárgás és a meghibásodás kockázatát. Ugyanakkor a szelepblokk szerkezete erős és tartós, és stabilan működhet durva munkakörnyezetben.

Testreszabhatóság: a lyukak és a csatornákszelepblokktestreszabható az alkalmazási követelmények szerint. A csatorna méretének, alakjának és helyzetének megváltoztatásával különböző áramlás -vezérlés és működőfunkciók érhetők el.

4. A szelepblokkok alkalmazási területei

Mérnöki gépek: például kotrók, rakodók stb.

Ipari automatizálás: Az automatizált gyártósorokban a szelepblokkokat használják a hidraulikus manipulátorok hatására az anyagkezelés és feldolgozás elérése érdekében.

Repülőgép: A szelepblokkok fontos szerepet játszanak a repülőgép futómű- és repülésvezérlő rendszerében, biztosítva a rendszer nagy pontosságát és nagy megbízhatóságát.

Autógyártás: A gépjárművek fékrendszerében és szervokormányrendszerében a szelepblokkokat használják a hidraulikus olaj áramlásának szabályozására, valamint a rendszer válaszsebességének és biztonságának javítására.

Következtetés

SzelepblokkokGyakran használják a folyadékok áramlásának, nyomásának és irányának szabályozására, valamint olyan funkciók elérésére, mint például a folyadék eloszlás, a levágás, a szabályozás és az átalakítás. Ezeket széles körben használják különféle ipari területeken, ideértve a hidraulikus rendszereket, a pneumatikus rendszereket, a kőolaj- és vegyiparokat, az energiaiparokat, a gyártóiparokat stb.
