Be kell szerelni a domborítószelepet a visszacsapó szelep előtt vagy után?

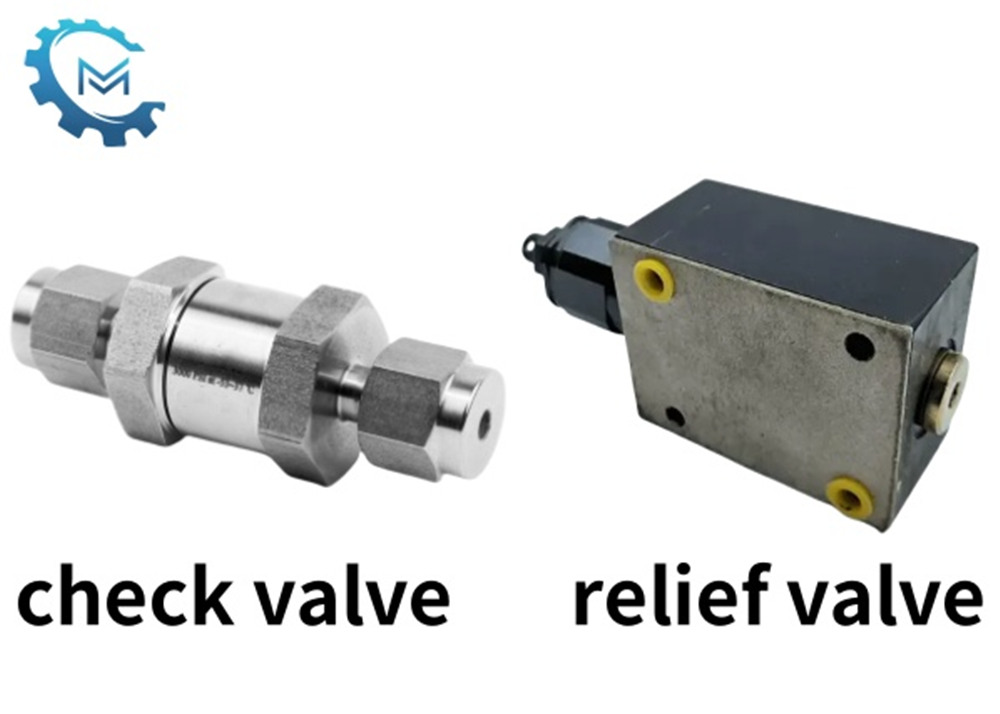

Hidraulikus berendezések gyártójaként gyakran gondolkodunk a domborítószelepek beszerelési sorrendjéről és a szelepek ellenőrzéséről a hidraulikus rendszerek tervezésekor. Mindkét szelep fontos szerepet játszik a hidraulikus rendszerekben. A enyhítő szelepet elsősorban a rendszer védelmére használják a túlzott nyomás által okozott károktól, míg a visszacsapó szelepet az olaj fordított áramlásának megelőzésére használják.

Miért van a enyhítő szelep gyakran aEllenőrizze a szelepet?

Amikor a domborítószelepet használják a rendszer fő nyomásszabályozó szelepeként, akkor általában párhuzamosan van csatlakoztatva a hidraulikus szivattyú kimenetén és a visszacsapó szelep előtt. Ebben az időben a domborítószelep közvetlenül figyeli és korlátozza a szivattyú kimeneti nyomását, hogy megakadályozza a hirtelen terhelésváltozások vagy a rendszer elzáródása által okozott túlzott nyomást, és megvédi a szivattyú és a csővezeték biztonságát. Ez a vasszabály a hidraulikus rendszer alapbiztonsági logikájából származik: az olajszivattyúnyag nyomásolaj -kimenete csak a nyomtatószelep által vezérelt működési áramkörbe léphet be, miután áthaladt a delékszelepen. Ez az elrendezés biztosítja, hogy ha a rendszer nyomása meghaladja a beállított értéket, a domborítószelep azonnal vezetheti a túlzott áramlást az olajtartályba, hogy elkerülje a csővezetékeket vagy alkatrészeket károsító nyomás túlfeszültségeit.

Kivételek a különleges helyzetekhez

Bizonyos munkakörülmények mellett a túlcsorduló szelepet a visszacsapó szelep után kell elhelyezni. Például egy hidraulikus reteszelő áramkörben gyakran független túlcsordulási szelepre van szükség a két hidraulikusan szabályozott ellenőrző szelepből álló reteszelő eszköz mögött. Ez a kialakítás nemcsak biztosítja a szelepmozgató megbízható reteszelését, hanem a feloldáskor függetlenül szabályozhatja az ütközési nyomást.

Egy másik példa néhány akkumulátor olajellátási áramköre. Ha szükség van az akkumulátor downstream alkatrészeinek védelmére, a túlcsorduló szelepet a visszacsapó szelep után kell felszerelni. Ebben az időben a ellenőrző szelep megakadályozhatja, hogy az akkumulátor energiája visszaáramoljon, míg a későbbi túlcsordulási szelep mindig figyeli a munkakamra nyomását, kettős védelmi mechanizmust képezve.

Következtetés

Mint aszelepblokkGyártó, tisztában vagyunk azzal, hogy a domborítószelepek és a ellenőrző szelepek telepítési sorrendjének megfelelő kiválasztása döntő jelentőségű a hidraulikus rendszer stabil működéséhez és az alkatrészek védelméhez. A hidraulikus rendszer megtervezésekor átfogóan megvizsgáljuk a teljes hidraulikus rendszer egyensúlyát a rendszer speciális igényei és alkalmazási forgatókönyvei alapján, és helyesen válasszuk ki a telepítési sorrendet annak biztosítása érdekében, hogy a hidraulikus rendszer biztonságosan és hatékonyan működjön.
