Mi a Vise alapvető felépítése? Hogyan kell karbantartani és egy vipe -t?

Bevezetés

Mint mechanikus feldolgozó szakember, aCNC Tool Viseaz egyik nélkülözhetetlen eszköz napi munkánkban. Fontos szerepet játszik az alkatrészek szorításában, feldolgozásában és összeállításában.

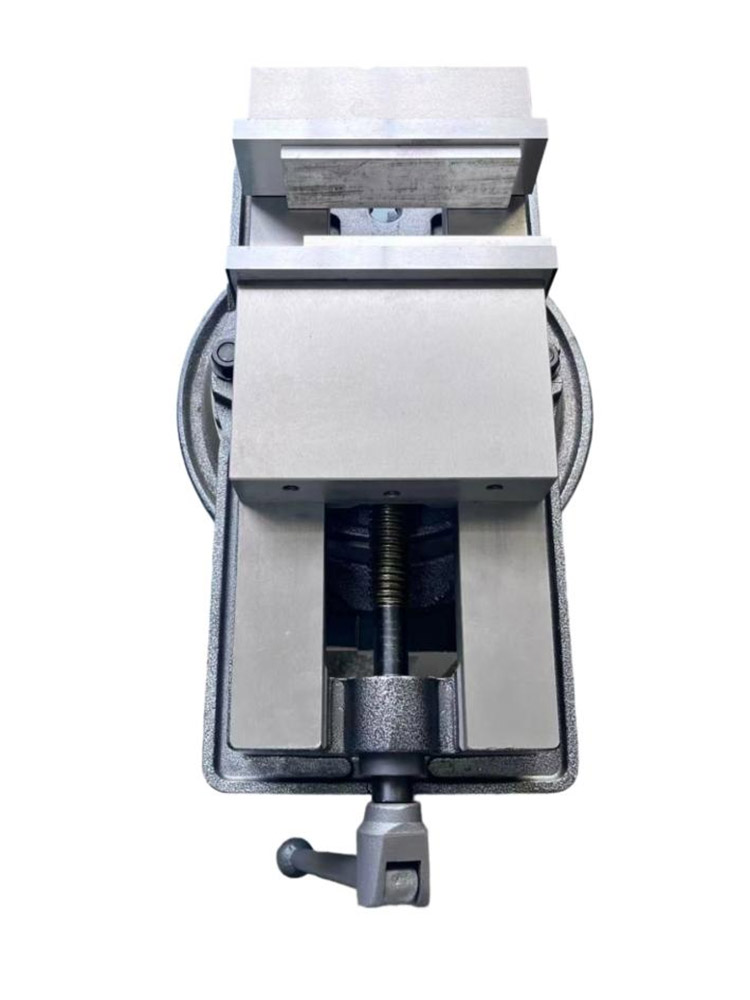

1.A MALLING alapvető felépítése

(1) Az állkapocstest

Az állkapocs test általában nagy szilárdságú öntöttvasból vagy acélból készül. Ez nemcsak rögzítő alapot biztosít más alkatrészek számára, hanem a befogási erőt és a különféle feszültségeket is viseli a feldolgozás során.

(2) Rögzített állkapocsok és mozgatható állkapocsok

A rögzített állkapocsokat és a mozgatható állkapcsokat a munkadarab rögzítésére használják. A rögzített állkapocsokat az állkapocs testének egyik oldalára kell felszerelni, míg a mozgatható állkapocsokat csavaron keresztül az állkapocs testéhez csatlakoztatják. A mozgatható állkapocs a csavar által hajtott állkapocs -vezette sín mentén mozoghat, hogy a munkadarab rögzítését vagy meglazulását elérje.

(3) Csavar és anya

A csavart az állkapocs testébe kell felszerelni, az egyik vége a mozgatható állkapocshoz van csatlakoztatva, a másik vég pedig az állkapocs testéből kinyúlik, hogy fogantyút képezzen. A fogantyú forgatásával a csavar meghajtja a mozgatható állkapocsot, hogy mozogjon, hogy elérje a szorítás vagy a meglazulás hatását.

(4) Guide Rail

A vezető sín az a pálya, amelyen a mozgatható állkapocs mozog, általában az állkapocs testének oldalán helyezkedik el. A vezető sín pontossága és felületi minősége közvetlenül befolyásolja a mozgatható állkapocs mozgó stabilitását és szorításának pontosságát.

(5) alap

Az alap a Vise tartó része, amelyet általában forgathatónak terveztek, így az operátor szükség szerint beállíthatja a munkadarab irányát.

2.

(1) Tisztítás

Minden használat után törölje ahelyettesTest, állkapocs, csavaró és vezető sínek tiszta ruhával, hogy eltávolítsák a vasdarabokat, a por- és olajmaradékokat a feldolgozás során. Különösen az állkapocsok, ha vannak vasdeszelek, akkor megkarcolhatja a munkadarab felületét, amikor a munkadarabot legközelebb rögzíti.

(2) kenés

A VISE kenésének tartása a kulcsa annak, hogy meghosszabbítsák a szolgálati élettartamot. Vigyen fel megfelelő mennyiségű kenőolajat a csavarra és a vezető sínekre rendszeresen. A kenőolaj nemcsak csökkentheti az alkatrészek közötti súrlódást, hanem megakadályozhatja a rozsdát is.

(3) Ellenőrizze a csavart és az anyát

Rendszeresen ellenőrizze a csavar és az anya illesztését. Ha a csavar úgy találja, hogy elforgatja az undorodást, vagy vannak lazító jelek, állítsa be vagy cserélje ki időben az anyát. A csavar és az anya illesztési pontossága közvetlenül befolyásolja a vise szorító erejét és működési rugalmasságát, így azt nem lehet figyelmen kívül hagyni.

(4) Ellenőrizze az alapot

Az alap stabilitása elengedhetetlen a Vise felhasználási hatása szempontjából. Ha az alap rögzítőcsavarjai lazanak bizonyulnak, húzza meg időben. Ugyanakkor ellenőrizze, hogy az alap forgási funkciója normális -e. Ha a forgás nem sima, tisztítsa meg a port és a törmeléket az alap belsejében, és szükség esetén vegye fel a kenőolajat.

Következtetés

A gépi vise egy nagyon fontos eszközCNC szerszámgép -feldolgozás- Alapszerkezete egyszerű, de erőteljes, tehát gondosan karbantartjuk és felhasználjuk. Remélem, hogy tapasztalataink és képességeink hasznosak lehetnek.
