A CNC szerszámgép -tartók típusai és jellemzői？

Bevezetés

A precíziós megmunkálás területénCNC szerszámgépek, A szerszámtartók kulcsfontosságú elemek, amelyek csatlakoztatják az eszközöket és a szerszámgépeket. Mint a CNC megmunkálására szakosodott cég, tisztában vagyunk azzal, hogy a különféle típusú szerszámtulajdonosok mély hatással vannak a megmunkálási hatékonyságra, a pontosságra és a minőségre. Hadd mutassam be a közös típusaitCNC szerszámgép -tartókés egyedi tulajdonságaik részletesen.

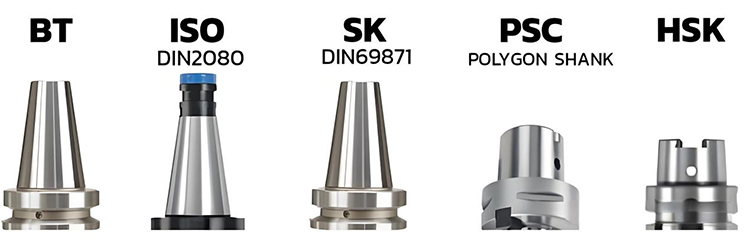

A szerszámtulajdonosokat általában két kategóriába sorolják a megmunkáló középső orsó szerszámlyukának kúpja szerint:

1.

A 7:24 kúpos szerszámtulajdonos külön kúpos felületet használ a helymeghatározáshoz, és a kúpfogantyú hosszabb. A kúpos felület egyidejűleg két funkciót hajt végre: a szerszámtulajdonos elhelyezése az orsó középpontjához és a nyomaték átviteli erővel.

A 7: 24 -es kúpos univerzális szerszámtulajdonos. Általában öt szabvány és specifikáció van:

(1) IS0 7388-1 nemzetközi szabvány (rövidítve IV vagy IT)

Jellemzők:

Nagy sokoldalúság, telepíthető a DIN 69871 és ANSI/ASME orsó kúpos szerszámra.

(2) Német DIN 69871 szabvány, GB10944 kínai szabvány

(rövidítve: JT, SK, DIN, DAT vagy DV)

Jellemzők:

A telepítési méretek megegyeznek az ISO 7388-1 szerszámtulajdonosokkal, de a D4 érték nagyobb, ami telepítési interferenciát okozhat.

(3) Amerikai szabvány ANSI B5.50

Jellemzők:

Hiányzik az ék bevágása, és nem telepíthető a DIN 69871 és az ISO 7388-1 szerszámgépekre, de az utóbbi kettő telepíthető rá.

(4) Japán JIS B6339 szabvány (MAS BT, BT -nek nevezett)

Jellemzők:

A BT szerszámtulajdonos kúpja rövidebb, mint az előző három szerszámtulajdonos, és a telepítési méretek eltérőek, tehát nem cserélhetők ki. A szimmetrikus struktúra nagy sebességgel stabilabbá teszi, mint a másik három szerszámtulajdonos.

(5) Német Standard DIN 2080 (rövidítve NT vagy ST)

Feszítési módszer: Az NT típusú szerszámtartót egy húzó rúd szorítja meg egy hagyományos szerszámgépen, más néven ST Kínában

2.

(1) HSK szerszámtartója

A HSK vákuum szerszámtulajdonosok javíthatják a rendszer merevségét és stabilitását és a termék pontosságát a nagysebességű megmunkálás során, és lerövidíthetik a szerszámpótlási időt, fontos szerepet játszva a nagysebességű megmunkálásban.

A HSK szerszámtulajdonosok különféle specifikációkban érhetők el, mint például A, B, C, D, E és F., köztük az A, E és F -t általában a megmunkálási központokban használják (automatikus szerszámcsere).

Jellemzők: 1:10 kúpja van, és kétoldalas érintkezési kialakítást alkalmaz (azaz a kúp és a végfelület egyszerre érintkezik), nagyobb merevséget és pontosságot biztosítva, különösen alkalmas nagysebességű vágási környezethez.

(2) PSC kúp szár (ISO26623)

Rövid kúpos kialakítást használ (általában 1:10 kúpos), de csak az orsóhoz csatlakozik a kúpos felület érintkezőjén keresztül. Egyes modellek kombinálhatják a Face érintkezését a merevség javítása érdekében.

A tervezési cél az, hogy csökkentse a kúpos felszíni távolság változását, amelyet a centrifugális erő okozott a nagysebességű forgás során, de pozicionálási módszere egyszerűbb, mint a HSK, és főként a kúpos felület súrlódási erejére támaszkodik.

Következtetés

Mint gyártóCNC szerszámgép -tartók, Mindig elkötelezettek vagyunk azért, hogy a felhasználók számára kiváló minőségű, nagy teljesítményű eszközöket biztosítson. Ezért továbbra is optimalizáljuk a terméktervezést és gazdagítsuk a termékkategóriákat annak biztosítása érdekében, hogy minden szerszámfogantyú a CNC megmunkálásában a legjobban teljesítse, segítve a felhasználókat a hatékony és pontos megmunkálási célok elérésében.
