Olajtömítés RS sorozat

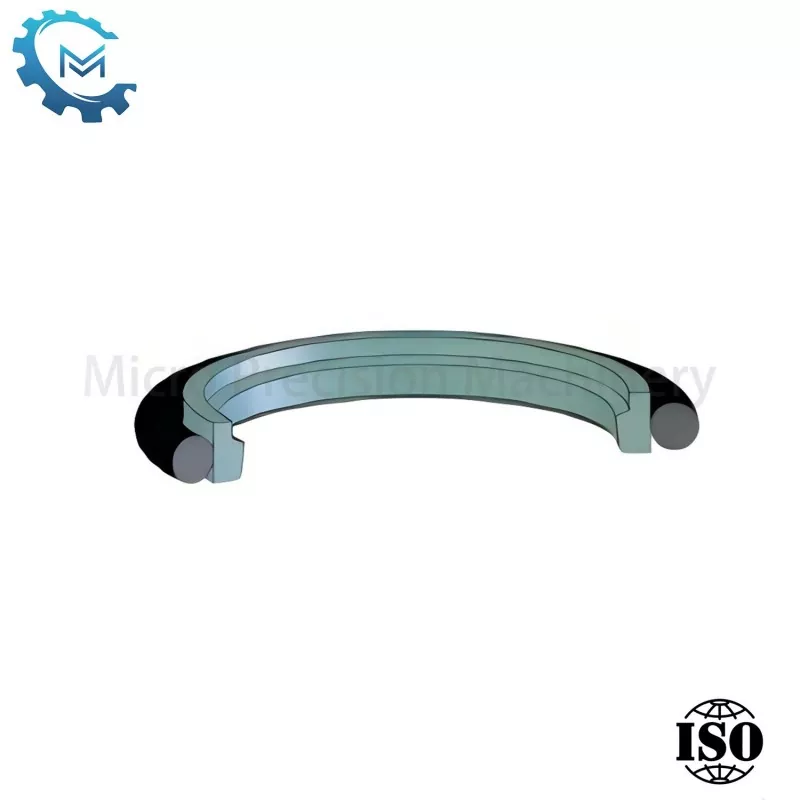

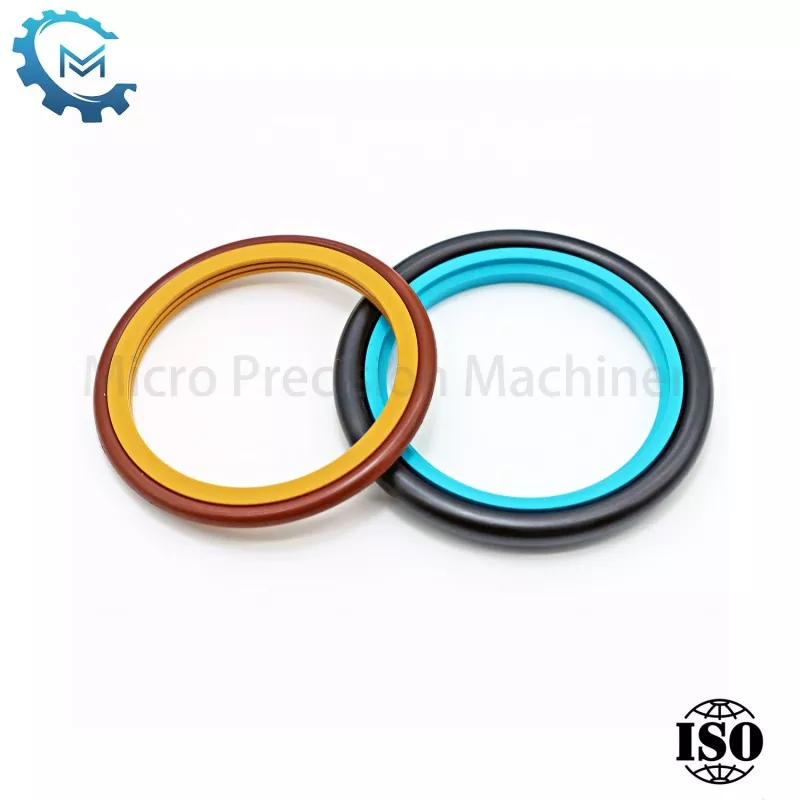

Olajtömítés RS sorozat, más néven dugattyúrúd egyirányú tömítőgyűrű, egy kopásgátló töltött politetrafluoretilén PTFE gyűrűből és egy O-típusú gumi tömítőgyűrűből áll. Az O-típusú gyűrű rugalmasságot biztosít, hogy kompenzálja a PTFE lépcsőgyűrű kopását, és csak egyirányú tömítő hatása van.

Kérdés küldése

termékleírás

A hidraulikus hengerek dugattyúrúdjainak egyszeres működésű tömítései döntő fontosságúak. Ezeket a tömítéseket úgy tervezték, hogy megakadályozzák a folyadék egyirányú szivárgását. Úgy működnek, hogy szoros akadályt hoznak létre a dugattyúrúd és a hengerház között.

Ezeknek a tömítéseknek a megfelelő felszerelése és karbantartása elengedhetetlen. A kopás és sérülések rendszeres ellenőrzése biztosítja, hogy a hidraulikus henger zökkenőmentesen és folyadékveszteség nélkül működjön. Megfelelő működés esetén az egyszeres működésű dugattyúrúd-tömítések hozzájárulnak a hidraulikus berendezés általános teljesítményéhez és megbízhatóságához.

Termék paraméterei:

A horony felületi jellemzői:

Befejezés	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

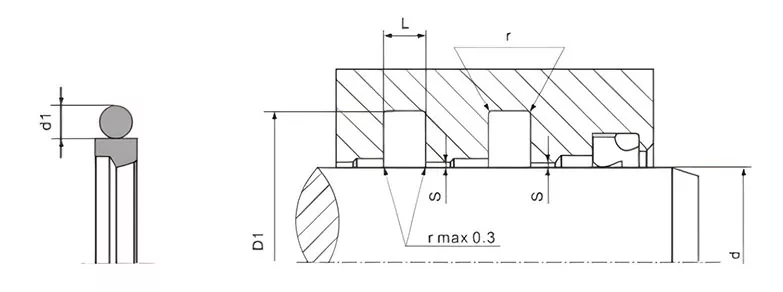

Tengelyátmérő	Alsó Átmérő	Szélesség	Lekerekített sarok	Smax*			O-gyűrű
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞ 1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
