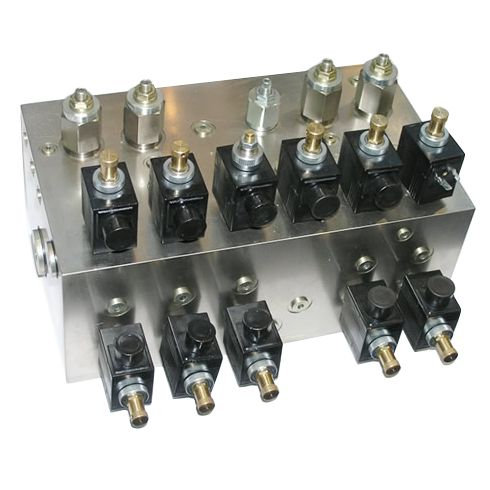

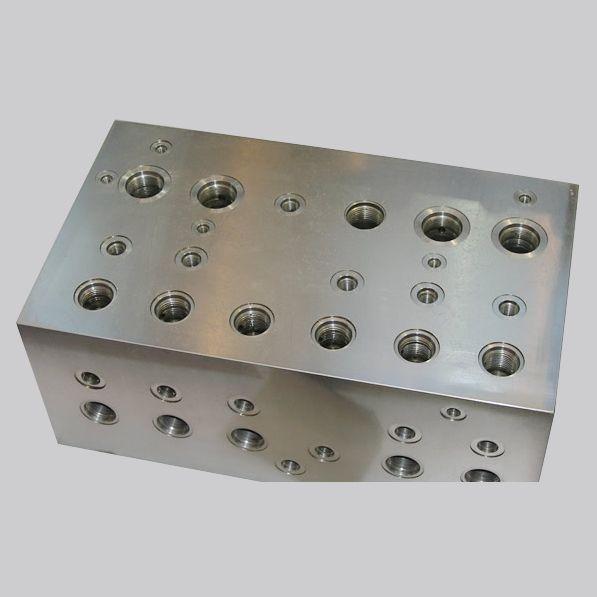

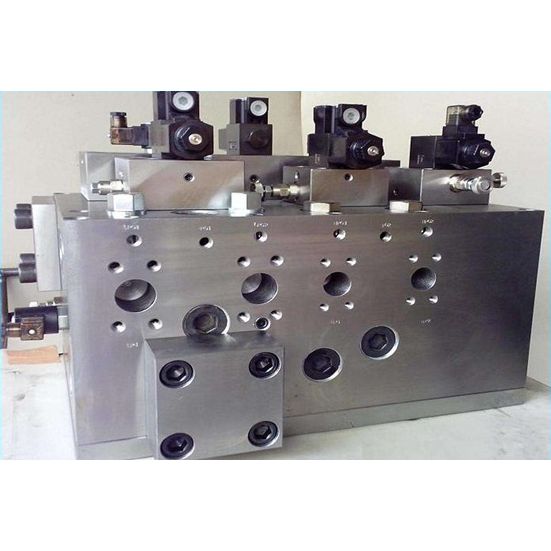

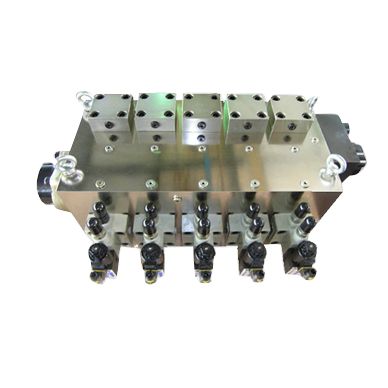

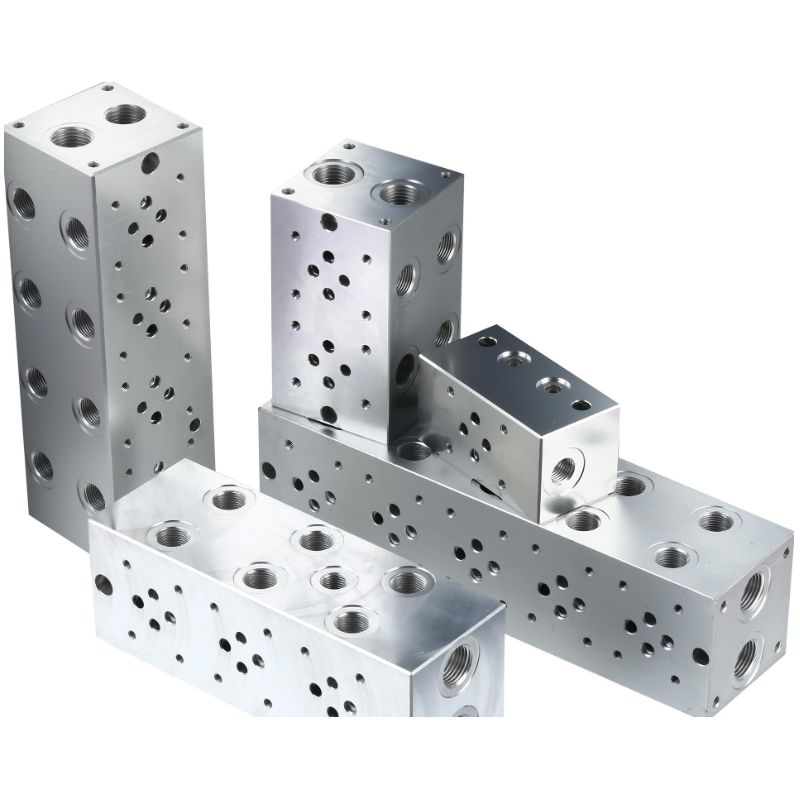

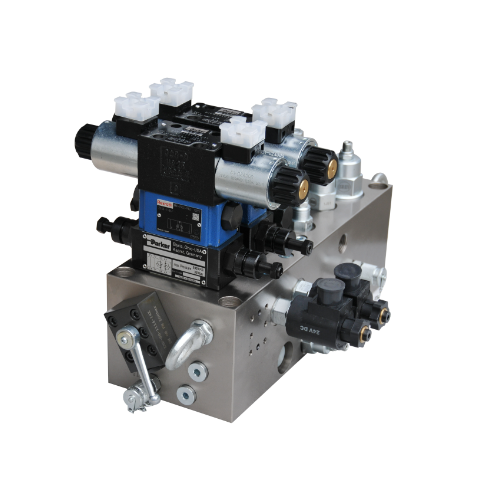

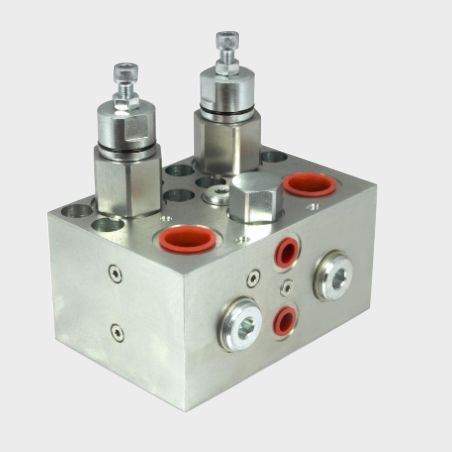

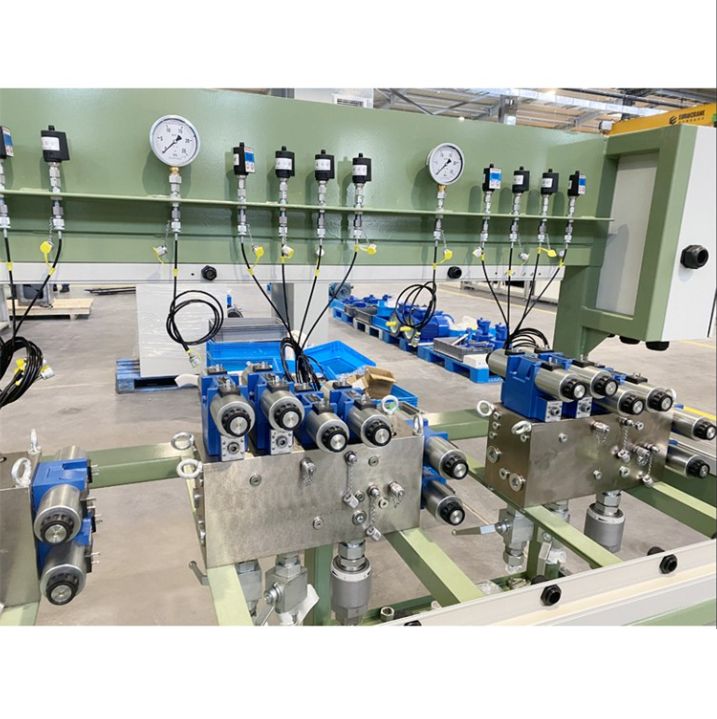

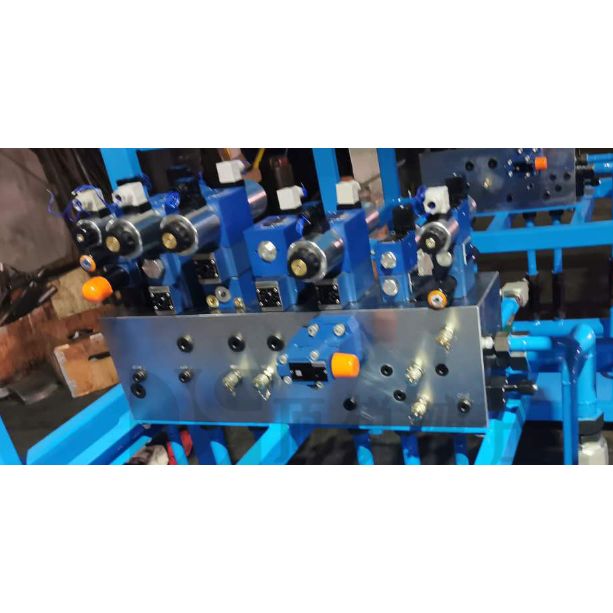

Hidraulikus állomás szelepblokk

A hidraulikus állomás szelepblokk egy nyomóolaj által üzemeltetett automatizálási alkatrész. Ezt a nyomáselosztó szelep nyomásolajával szabályozza. Általában az elektromágneses nyomáselosztó szeleppel kombinálva használják, és a vízenergia -állomások olaj-, gáz- és vízvezeték -rendszereinek távoli szabályozására használhatók. - A hidraulikus szelep magkomponense a hidraulikus szelepblokk, amely fontos szerepet játszik a hidraulikus szelepben a folyadékáram irányának, nyomásának és áramlásának szabályozásában. A hidraulikus szelepblokkok használata nemcsak egyszerűsíti a hidraulikus rendszer tervezését és telepítését, hanem megkönnyíti a hidraulikus rendszer integrációját és szabványosítását is, ami előnyös a gyártási költségek csökkentésében, valamint a pontosság és a megbízhatóság javításában.

A hidraulikus állomás szelepblokkja:

20# acél, 35 kovácsolt acél, 45# acél, Q355D, öntöttvas, alumínium stb. A hidraulikus szelep -rögzítőanyag anyagának hibát kell kimutatni, és a teszt átadása után felhasználható.

A hidraulikus szelepblokk összes csavarfuratának megmunkálási pontossági követelményekkel kell rendelkeznie. Általában a 7H -t választják. A menetes patronszelep rögzítő lyukának megmunkálási pontosságának meg kell felelnie a termékminta követelményeinek. A patronszelep rögzítő lyukának érdessége RA0.8. Ezenkívül vannak dimenziós tolerancia és geometriai tolerancia követelmények is. A 0-gyűrűs horony felületi érdessége RA1.6, és az általános áramlási csatorna felületi érdessége RA12.5.

A nagynyomású szelepblokk a legjobban 35 kovácsolt acélból készül. Az általános szelepblokk A3 acélból vagy csillogó vasból készül. Amikor a szelepblokk anyagot a lemezről gázvágással vágja le, elegendő feldolgozási támogatást kell hagyni. A legjobb, ha a szelepblokkot üresen vágja ki, majd feldolgozza. A szelepblokk feldolgozásához felhasznált anyagnak biztosítania kell, hogy a belső szerkezet sűrű legyen, és ne rendelkezzen olyan hibákkal, mint például a rétegek és a trachoma. Szükség esetén az üres hibákat ellenőrizni kell. Az öntöttvas blokkokat és a nagyobb acélblokkokat el kell érni és előkezelni a feldolgozás előtt.

Szerezz most egy árajánlatot

Hidraulikus állomás szelepblokk termék áttekintése

A hidraulikus szelepblokk egy kis áramkör működése közben. Használat közben a használt szelepeket bizonyos mértékig kombinálják a szelepblokkban lévő olajlyukakon keresztül. Például most egy egyensúlyi szelepblokkot használunk, amely integrálja az egyensúlyi szelepet, a nyomáscsökkentő szelepet, az egyirányú szelepet, a megfordító szelepet és a transzfer szelepet. A hidraulikus szelepblokk bizonyos mértékben független hidraulikus eszköz. Az olajat a hajtóeszköz követelményei szerint szállítja, és bizonyos mértékig szabályozza az olajáramlás irányát, nyomását és áramlását. Ez alkalmas a gazdagépre és a hidraulikus eszközre, amely elválasztható. különféle hidraulikus gépekből.

A hidraulikus szelepblokk motorja bizonyos mértékben meghajtja a forgást, így a szivattyú szopni fog a tartályból és a szivattyú olajból. Ez bizonyos mértékben átalakítja mechanikai energiáját a hidraulikus olaj nyomás energiájává. A műtét során a hidraulikus olajat az integrált blokkon keresztül a hidraulikus szelep irányába, nyomására és áramlásába állítják be, majd a hidraulikus gép olajhengeréhez vagy olajmotorjához továbbítják a külső csővezetéken keresztül, ezáltal szabályozva a hidraulikus motor irányának megváltoztatását, a munkaerő -végrehajtási eszközöket.

A hidraulikus állomás szelepblokk teljes rendszere a következő alkatrészekből áll:

Olajblokk

Képezi a patronszelep házát, és csatlakozási csatornákat biztosít, amelyek a pilótaszelephez vezetnek.

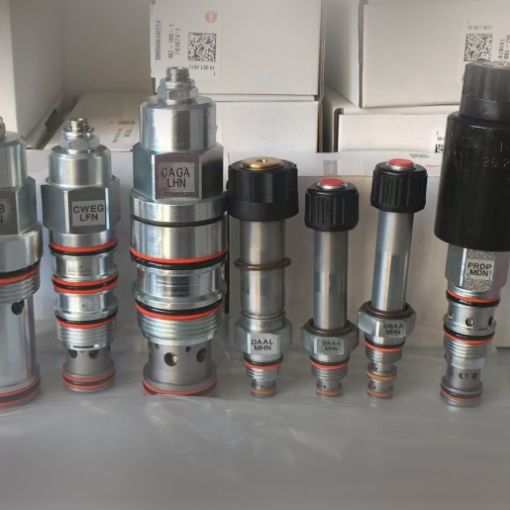

töltényszelep

Hidraulikusan szabályozott kúpszelep, két szervizportval és egy vezérlőportdal.

takar

Fő célja az, hogy lezárja a patronszelephez való áthaladást, és biztosítsa a csatlakozási olajvezetéket a pilótaszelephez.

pilótaszelep

Miniatürizált, a hagyományosan megtervezett irányított vagy nyomásszabályozó szelepek, amelyek feladata a patronszelepek vezérlése, lehetőleg szabványosított NG6 portkonfigurációkkal

Az olajáramkör -blokk szétszórt hidraulikus olajáramkörök gyűjteménye. Egyszerűen fogalmazva: a hidraulikus blokk egy olyan blokk, amely szabályozza a hidraulikus olaj munkáját. Általában a Jinwu által előállított hidraulikus rendszereket külön kell megtervezni a hidraulikus vázlatos ábra szerint. Ennek előnye, hogy egyszerűsíti a hidraulikus rendszer telepítését, ellenőrzését, cseréjét és azt követő karbantartását. A hátrány az, hogy a tervezési és feldolgozási követelmények magasak, az egyetlen darab költsége magas, és a testreszabott hidraulikus állomás nem alkalmas egyrészes és kis tétel előállítására.

Egyszerűen fogalmazva: a hidraulikus blokk egy olyan blokk, amely szabályozza a hidraulikus olaj munkáját.

A hidraulikus rendszerben a hidraulikus alkatrészek konfigurációs formája jelenleg az integrált konfigurációt alkalmazza. Az integrált blokk konfigurációja egy lemez hidraulikus szelep felszerelése az olajáramkör -blokk felületére, amelynek a kompakt szerkezete és az egyszerű karbantartás jellemzői. Több alapvető áramkörből álló hidraulikus rendszer esetén az alapvető hidraulikus áramköröket általában a berendezésegység összetétele szerint csoportosítják, és mindegyik csoport megfelel az olajáramkör -blokknak. Az olajáramkör blokkjának megtervezésekor az enyhe felügyelet hibákat eredményez a tervezésben és a gyártásban. Ezért különösen fontos, hogy válasszon egy professzionális tervező szoftvert az olajáramkör -blokkok tervezéséhez.
