Az okok és megoldások elemzése a hidraulikus henger ön-eloszlásához a hidraulikus rendszerben?

Bemutat

Hidraulikus hengerekáltalában használt működtetők a hidraulikus rendszerekben. Működési stabilitásuk közvetlenül befolyásolja a teljes rendszer teljesítményét. Ma beszéljünk meg a hidraulikus henger működésével kapcsolatos általános kérdésekről. Miért bezárják gyakran egyedül egyedül egyedül? Először beszéljünk meg a hidraulikus hengerek szerkezetének és működési elvének.

1. hidraulikus henger szerkezete és működési alapelve

A hidraulikus hengerÁltalában egy hátsó végződarab, henger hordó, dugattyús rúd, dugattyús szerelvény és elülső kupakból áll. Az olajszivárgás megakadályozása érdekében a hengerből vagy a nagynyomású kamrából az alacsony nyomású kamrába a tömítéseket a hengerhordó és a végsapka, a dugattyú és a dugattyús rúd, a dugattyú és a henger hordó, valamint a dugattyúrúd és az elülső kupak között kell felszerelni. Porvédőt is felszerelnek az elülső kupak külső oldalára. Annak megakadályozása érdekében, hogy a dugattyú a hengerfejet ütközzen, amikor a stroke végére gyorsan visszahúzódik, a hidraulikus henger végére pufferkészülék van felszerelve. Kipufogórendszerre is szükség lehet.

alt. Hidraulikus henger szerkezet

2. Általános hidraulikus henger áramkör

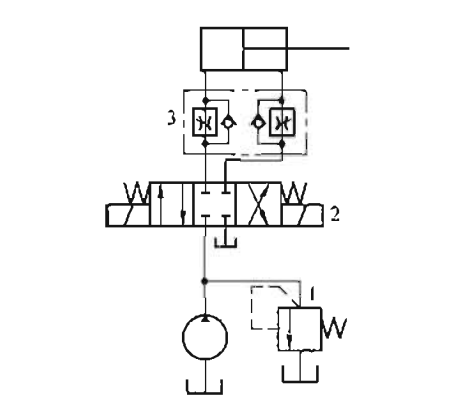

Hidraulikus rendszerben, amikor a hidraulikus henger bizonyos hosszúságra terjed ki, akkor már nem kell mozognia, és csak egy bizonyos helyzetben kell tartani egy bizonyos helyzetben. Ezen a ponton egy irányvezérlő szelep vagy hidraulikus zár felhasználható a henger helyén tartáshoz. Az általános hidraulikus áramkör a következő:

alt.hidraulikus henger áramkör

3. Az okok elemzése, amelyek miatt a hidraulikus henger automatikusan leereszkedik

A dugattyúrúd ahidraulikus hengerA külső erő hatása alatt visszahúzódik. A hidraulikus henger szerkezetének és működési elve szerint elemezhetjük, hogy a hidraulikus henger visszahúzódásának alapvető oka az, hogy a rúd nélküli kamrában a hidraulikus olaj térfogata csökken. A hidraulikus olaj mennyiségének csökkenésének lehetséges okai a rúd nélküli kamrában az oka annak, hogy a hidraulikus henger automatikusan leereszkedik:

(1) A hidraulikus henger belső szivárgása. A hidraulikus henger rúd nélküli kamrájában lévő olaj a rúdkamrába áramlik a dugattyús tömítésen keresztül.

(2) Szivárgás a hidraulikus henger hátsó végein. A rúd nélküli kamrában lévő hidraulikusolaj a hátsó végfedélen kívül szivárog. Ez egy külső szivárgás, és könnyen ellenőrizhető.

(3) A rúd nélküli kamrában lévő hidraulikus olaj eljut az olajporton. Ezt több helyzetre lehet osztani:

a) Olajszivárgás az olajportó csőből vagy hidraulikus olajcsőből. Ez egy külső szivárgás is, és könnyen ellenőrizhető.

b) Az áramkörben a visszafordító szelep semleges zár segítségével a fordított szelep nem kerül teljesen vissza a semleges helyzetbe, vagy a semleges tömítés gyenge lehet.

c) Az áramkörben a hidraulikus zár segítségével a hidraulikus reteszgyűrű megsérülhet, vagy a fordított szelep semleges helyzetét nem lehet kiválasztani. (4) A hidraulikus henger hordóból származó olajszivárgás szintén külső szivárgásnak tekinthető, amelyet könnyen megfigyelhetnek, és a lehetőség általában nagyon kicsi.

4. megoldás

(1) A hidraulikus henger belső szivárgását a tömítőgyűrű öregedése okozhatja. A pecsétgyűrűt ki kell cserélni, vagy ésszerűbb tömítési struktúrát át kell alakítani.

(2) Ugyanez vonatkozik a hidraulikus henger hátsó végének szivárgására. A pecsétet ki kell cserélni, vagy ésszerűbb tömítési struktúrát át kell alakítani.

(3) Amikor az olajcsövek ízülete szivárog, ellenőrizze, hogy az ízületi pecsétgyűrű sérült -e. Cserélje ki a tömítést, vagy cserélje ki az ízületet.

(4) Az áramkörben a fordított szelep középső zár segítségével a középtömítés nem jó. Általában az olajfoltok vagy más szennyeződések okozzák, amelyek miatt a szelepmag nem mozog a helyére, vagy a rugó elakad vagy megszakad, és így nem képes visszatérni a középső helyzetbe. A professzionális személyzetnek meg kell javítania vagy ki kell cserélnie a fordított szelepet. Ha a nyomás karbantartási követelménye viszonylag magas, akkor fontolóra veheti a hidraulikus zár cseréjét.

(5) A hidraulikus zárral zárolt áramkörben nem használható a semleges funkciós szelep az A és B portokkal, mivel az A és B portok bezárása azt okozhatja, hogy a hidraulikus vezérlő egyirányú szelep mindkét irányban nyitva van, és nem játssza le a reteszelő szerepet. Ezenkívül a hidraulikus reteszelő tavaszi törés vagy szennyeződések a hidraulikus zárat is nem tudják teljesen bezárni, ami szivárgást eredményez.

Összefoglalás

Hidraulikus hengerekkritikus működtetők a hidraulikus rendszerekben, és stabilitásuk elengedhetetlen a rendszer teljesítményéhez. Általános kérdés a hidraulikus hengerek nem kívánt önellátásának, amikor a helyzetbe zárják. Ez a probléma a belső vagy külső szivárgás, például a hengerben lévő tömítés meghibásodása, a végfedők szivárgása vagy az olajporton menekülő hidraulikus olaj miatt merül fel. Ezenkívül az irányított szabályozó szelepek vagy hidraulikus zárak helytelen működése - például a hiányos semleges pozicionálás, a tömítés kopása vagy a hibás szelepválasztás - hozzájárulhat a kérdéshez. A megoldások között szerepel a sérült tömítések cseréje, a hibás szelepek javítása vagy cseréje, a megfelelő hidraulikus zárak kiválasztása és a rendszer tisztaságának fenntartása a szennyeződés megelőzése érdekében. Ezeknek a tényezőknek a kezelése biztosítja a megbízható hidraulikus henger működését és megakadályozza a nem szándékos mozgást.
